10A 4-посочен водоустойчив винтов конектор
  • 10A 4-посочен водоустойчив винтов конектор 10A 4-посочен водоустойчив винтов конектор

10A 4-посочен водоустойчив винтов конектор

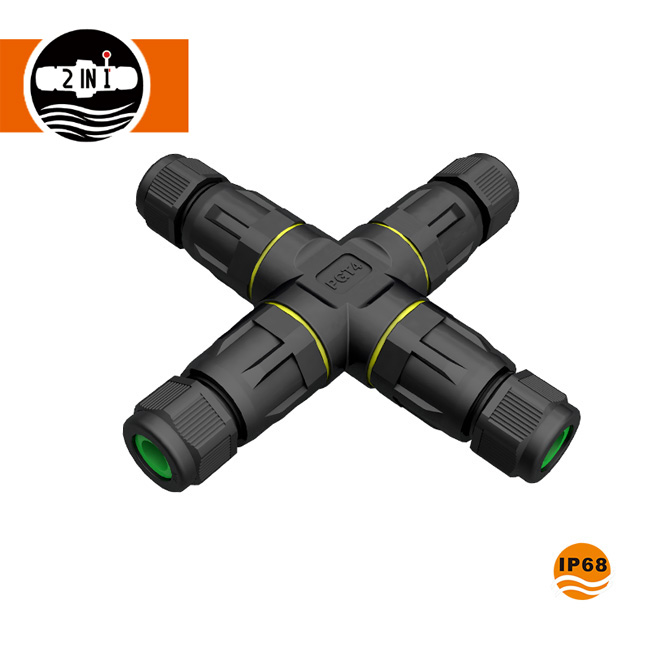

PGT4 110A 4-посочен водоустойчив винтов конектор — Т-образно 4-посочно съединително тяло с вътрешни месингови винтови клеми, IP68 запечатан, необработен корпус от PA66. 2/3/4-ядрените варианти споделят една и съща обвивка; кабел OD 6–12 mm. Директна фабрична доставка с лого на OEM, персонализирана опаковка, 3–5 броя безплатни мостри. Подходящ за LED външни канали, слънчеви разклонителни кутии и разклонения на контролния панел. Прилага се MOQ.

    Изпратете запитване

    Описание на продукта

    10A 4-пътен водоустойчив винтов конектор е универсален водоустойчив конектор, независимо разработен и произведен от HuaYi-FaDa Technology. Използва се предимно за водоустойчиви връзки и разклонения във вериги, подходящи за различни електрически сценарии, изискващи хидроизолация и прахоизолация. Този продукт използва 4-посочна структура на клемен блок тип T с вградени винтови клеми, което позволява операции по окабеляване без сложни инструменти, което значително подобрява ефективността на конструкцията. Той също така поддържа 2-ядрени, 3-ядрени и 4-ядрени опции, съответстващи на съответните спецификации към различни изисквания към веригата, предлагайки широка съвместимост.

    Ключови характеристики на продукта

    Терминален дизайн

    Вградените винтови клеми осигуряват сигурно окабеляване, удобно свързване и изключване, елиминират нуждата от професионални инструменти за запояване, намаляват трудността на конструкцията и подобряват ефективността на работа.

    Различни спецификации

    Поддържа 2-ядрени, 3-ядрени и 4-ядрени спецификации, T-тип 4-канална съединителна клемна структура, която може да отговори на различни изисквания за разклоняване на веригата и свързване и има силна адаптивност.

    Материални предимства

    Изработен от чисто нов найлонов материал, той има висока механична якост, устойчивост на износване и устойчивост на високи и ниски температури. Освен това има добри изолационни свойства, което подобрява издръжливостта и безопасността на продукта.

    Водоустойчиво изпълнение

    Използвайки прецизно запечатана структура и висококачествени уплътнения, той постига IP67/IP68 водоустойчива и прахоустойчива защита, ефективно предотвратявайки навлизането на влага и прах във вътрешността, подходящ за външна и влажна среда.

    Разумна структура

    Компактният дизайн и малкият размер улесняват лесната инсталация, адаптивна към различни сценарии на инсталация, балансирайки практичност и икономичност.

    Силно съответствие

    Продуктът отговаря на множество стандарти за сертифициране, включително UL, CE, RoHS и ISO9001. Изработен от екологично чисти материали, той отговаря на спецификациите за употреба на различни региони както в страната, така и в чужбина.

    Технически предимства

    Възползвайки се от дългогодишен опит в научноизследователската и развойната дейност и производството на водоустойчиви конектори, ние включихме няколко основни технологии в дизайна и производството на 10A 4-посочен водоустойчив винтов конектор, осигурявайки превъзходна производителност в сравнение с подобни продукти в индустрията.

    1. Технология за запечатване

      Използвайки структура с двойно уплътнение, уплътненията са изработени от нитрилен каучук (NBR), осигурявайки силно уплътняване. Може да се използва под вода на дълбочина до 1 метър за продължителни периоди, като ефективно изолира влага, прах и корозивни вещества, осигурявайки стабилна работа на веригата.

    2. Технология за терминално свързване

      Винтовите клеми са направени от месинг с позлатена повърхност, показващи ниско контактно съпротивление (<5 MΩ) и отлична проводимост. Те също така притежават добра устойчивост на окисляване и корозия, удължавайки живота на продукта.

    3. Материал и производствен процес

      Найлоновата обвивка е произведена с помощта на процес на леене под налягане от една част, което води до безшевна конструкция, висока механична якост и способност да издържа на определени удари и компресии. Той също така притежава добра устойчивост на стареене и UV и е подходящ за широк температурен диапазон от -40°C до 105°C.

    4. Технология за производствен контрол

      Използва се автоматизирано производствено оборудване. От избора на суровини и формоването под налягане до сглобяването на терминала и инспекцията на готовия продукт, всяка стъпка е строго контролирана, за да се осигури висока точност и последователност на размерите, предотвратявайки излизането на неквалифицирани продукти от фабриката.

    Параметър

    Таблицата с параметри по-долу е текущият производствен стандарт за серията PGT4 и е основата за оферта. Когато по-ранното описателно копие изброява различна цифра (например по-нисък клас на запечатване), таблицата има предимство.
    Артикул Спецификация
    Име на продукта 10A 4-посочен водоустойчив винтов конектор
    Номер на артикул PGT4
    Начин на свързване Винтова клема за бързо свързване
    Основен номер Налични са 2 пина, 3 пина, 4 пина
    Тип кръстовище Т-образно 4-посочно разделяне/сливане
    Цвят черен
    Водоустойчиво ниво IP68
    Спецификация на кабела 14AWG – 18AWG
    Диапазон на диаметъра на кабела 6,0 мм – 12,0 мм
    Номинален ток (A) 10А
    Работно напрежение (AC.V.rms) 500V
    Устойчиво напрежение (AC.V) 1500V при 1 мин
    Контактно съпротивление <5 mΩ
    Изолационно съпротивление >500 MΩ
    Издръжливост ≥3000 цикъла на чифтосване и премахване на чифтосване
    Температурен рейтинг −40°C до 105°C
    Устойчивост на пламък UL94 V-0
    Корпус и изолирани части Висококачествена инженерна пластмаса (чист найлон PA66)
    Контактен щифт Медна сплав с никелово покритие
    Печат Силикон / NBR двойно уплътнение

    Бележка за избор: 2- и 3-ядрените варианти на това тяло с Т-образна форма често се поръчват заедно с вградена двойка мъж-жена. Вижте3-посочна водоустойчива гама от кръстовищаи нагама от водоустойчиви мъжки и женски съединителиако вашата BOM смесва свързващи и вградени завършвания.

    Където купувачите посочват 10A 4-посочен водоустойчив винтов конектор

    Повечето групови поръчки за тази част идват от три модела на внедряване. Ако вашият проект се нуждае от клон с по-нисък брой, сравнетеГама двупосочни водоустойчиви конектори; ако се нуждае от еднократно прекъсване, а не от разклонение, сравнетегама водоустойчиви винтови конектори.

    • Разклонителни вериги за LED външно осветление

      Едно захранване на багажника, разделящо се на четири осветителни тела на улично осветление, ландшафтни тела и струни за миене на стени. Гамата кабели от 6–12 mm покрива обичайните външни размери на кабели без адаптер, а корпусът IP68 издържа на дъжд, почистващи струи и сезонни промени в температурата.

    • Слънчеви разклонителни кутии и 5G външни кутии

      Проводници на фотоволтаични модули, окабеляване на шкаф за съхранение и външни връзки към базова станция, където съединението е изложено на UV и от време на време стояща вода. Номинален 500 V, 10 A, −40°C до 105°C — обвивката пасва на повечето нисковолтови DC и еднофазни AC разклонителни вериги.

    • Индустриални контролни панели и окабеляване за влажни помещения

      Сензорни проводници, разклонения на конвейерния контролер, I/O на машинни инструменти и канали за заровени или влажни помещения. Окабеляването с винтови клеми е това, което полевите екипи и инспекторите вече очакват, което съкращава предаването на проекти с писмен стандарт за изработка.

    Условия за поръчка, вземане на проби и доставка

    Вземане на проби и производство

    • Безплатни мостри:3–5 бр от всеки партиден номер; навло, платено от купувача.
    • Пакетно тестване:100% тестван — не базиран на проби — преди доставка.
    • OEM / ODM:персонализиран дизайн на продукта и персонализирано опаковане според вашите изисквания или чертежи; налични нови инструменти.
    • Гаранция за качество:3 години.
    • Сертификати:ISO 9001, UL, TUV, RoHS, CE, IP67/IP68 протоколи от тестове.

    Плащане, време за изпълнение и доставка

    • Условия за плащане:поръчки под 5000 комплекта — 100% T/T предварително; поръчки над 5000 комплекта — 30% депозит, баланс преди доставка. Снимките на продукта и опаковката са изпратени преди плащането на баланса.
    • Валута:USD стандарт; RMB се приема при поискване.
    • Поръчки на склад:изпраща се в рамките на 3 работни дни след плащането.
    • Производствени поръчки:2–3 седмици след потвърждаване на поръчката.
    • Доставка:мостри и малки поръчки от DHL / UPS / FedEx / TNT (2–7 дни); групови поръчки по море за по-ниски разходи за разтоварване.
    • Опаковка:стандартни неутрални кашони; налична персонализирана опаковка в зависимост от MOQ.
    • Разпределение:отворено сътрудничество за регионален агент и дилър — изпратете държава или територия плюс кратък бизнес план за оценка.

    ЧЗВ

    1

    Интересувам се от вашите конектори - имате ли ценова листа?

    Нямаме ценова листа на всички конектори. Тъй като имаме толкова много модели и цената продължава да се променя поради търсенето на пазара. Ако имате нужда от цената на някой от нашите съединители, моля, изпратете ни вашите изисквания, ние ще препоръчаме подходящи съединители и ще ви изпратим съответно оферта.

    2

    Можете ли да направите персонализирани продукти и персонализирана опаковка?

    да Имаме професионален екип за научноизследователска и развойна дейност и персонализиран опит от години. Без значение колко специална е заявката за съединители ИЛИ опаковка, просто ни изпратете вашата техническа заявка, ние ще я направим реална за вас!

    3

    Можете ли да предоставите мостри? Безплатни ли са пробите?

    Да, ние поддържаме 3 броя безплатни мостри еднократно за тест за качество преди поръчка на едро, но разходите за доставка трябва да бъдат платени.

    4

    Какъв е вашият срок и начин на плащане? Мога ли да платя RMB?

    Ние поддържаме 100% плащане преди доставка от TT. Обикновено таксуваме в USD, ако искате да направите в RMB, също е добре дошло.

    5

    Какво ще кажете за вашето време за доставка?

    Ние сме фабрика с насипни запаси, обикновено доставката се организира в рамките на 3 работни дни след получено плащане. Ако няма наличност, ще проверим и ще ви информираме.

    6

    Имате ли гаранция за качеството на вашия продукт?

    Да, 3 години гаранция.

    7

    Мога ли да стана агент/дилър на HYFD конектори?

    Добре дошли! Но моля, уведомете ме първо за вашата държава/област, ще проверим и ще поговорим повече за това. Ако искате да осъществите сътрудничество, свързано с връзка, не се колебайте да се свържете с нас.

    8

    Каква е опаковката?

    Е, ние го опаковаме в неутрални кашони. Ако имате изисквания към опаковката, ние можем да го направим, стига да отговаряте на MOQ за персонализирано опаковане.

    9

    Какви са вашите условия за плащане?

    T/T пълно плащане предварително за количество на поръчката по-малко от 5000 комплекта.

    За количество на поръчка над 5000 комплекта, T/T 30% като депозит и почивка преди доставка.

    Ще ви покажем снимките на продуктите и пакетите, преди да платите остатъка.

    10

    Поддържате ли OEM, ODM проекти?

    Да, със сигурност, можем да предложим OEM/ODM услуга, можем да проектираме съединителите според вашите изисквания или чертежи и да отворим нови инструменти за вас.

    11

    Как вашата фабрика контролира качеството?

    Вече сме създали пълен набор от система за контрол на качеството. Всички наши продукти са тествани два пъти или дори три пъти и 100% инспектирани преди доставка.

    12

    Мога ли да получа няколко проби за тестване преди следващи поръчки?

    Разбира се, ние се радваме да ви предложим мостри според вашата заявка. Както се казва в старата поговорка: Да видиш означава да повярваш, ние вярваме, че ще останеш доволен от нашите продукти.

    13

    Имате ли сертификат за вашите конектори?

    Да, повечето от нашите конектори имат сертификати CE/ROHS/IP67/IP68, докато някои от тях имат сертификати TUV/UL.

    Изпратете брой жила, OD на кабела и целево количество.Ние ще върнем директна фабрична оферта за 10A 4-посочен водоустойчив винтов конектор с наличност на проба и време за производство.
