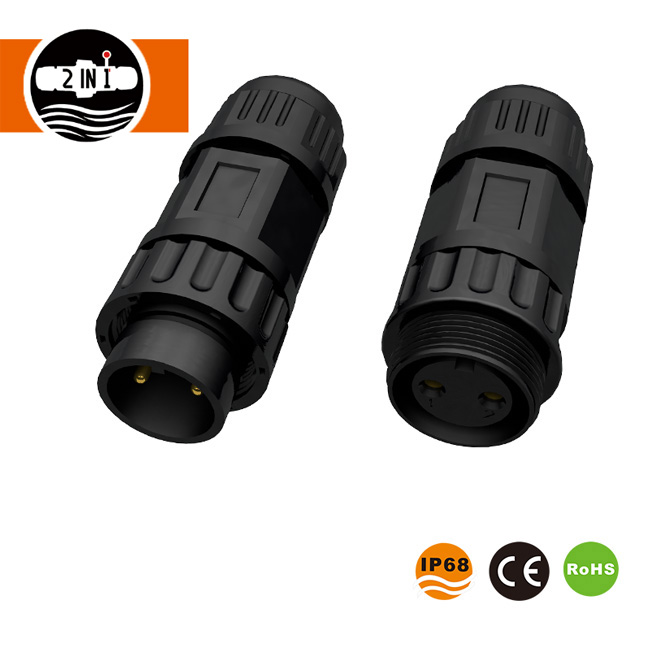

Многощифтов водоустойчив конектор за запояване

Многощифтовият водоустойчив конектор за запояване е конектор, проектиран от HuaYi-FaDa Technology за външна, влажна и тежка среда. Основната му функция е да постигне водоустойчива връзка между проводниците, като същевременно гарантира стабилен сигнал и предаване на мощност. Този продукт използва метод на запояване на свързване, което позволява лесно включване и изваждане след сглобяване. Изключването е толкова просто, колкото отвиването на основното тяло, което го прави лесен и ефективен за използване.

Параметър

Структура на продукта и основни компоненти

Водоустойчивостта на водоустойчивия конектор за запояване с много щифтове произтича от неговия многокомпонентен съвместен дизайн. Тези компоненти работят заедно, за да образуват цялостна система за защита на уплътнението. Ключовите основни компоненти включват:

• О-пръстени: Изработени от устойчив на стареене и висока/ниска температура силикон, вграден в интерфейса на конектора, ефективно предотвратяващ навлизането на влага през съединителните пролуки, подобрявайки ефективността на уплътняване на сърцевината, адаптирайки се към дългосрочна употреба в различни среди и не губейки лесно силата на предварително затягане поради термично разширение и свиване.

• Водоустойчив уплътнител: Запълва критичните празнини вътре в конектора, като допълнително укрепва ефекта на запечатване, предотвратява навлизането на влага, прах и други примеси във вътрешната верига, избягвайки лош контакт или късо съединение и гарантирайки стабилността на електрическата връзка.

• Гъвкави крайни уплътнения: Проектирани специално за кабели след запояване, те плътно обвиват повърхността на кабела, затягат уплътнението, адаптират се към кабели с различни диаметри, предотвратяват проникването на влага в съединението кабел-конектор и също така притежават определена степен на якост на огъване и опън.

• Корпус от метал/инженерна пластмаса: Изработен от материали с висока якост, той притежава отлична механична якост, устойчивост на корозия и устойчивост на удар, като защитава вътрешните контакти и вериги. Подходящ за сложни среди като външни и промишлени условия, той също така осигурява спомагателно уплътняване.

• Контакти за запояване: Изработени от висококачествена медна сплав, прецизно обработени и повърхностно обработени, тези контакти показват ниско контактно съпротивление, отлична проводимост и здрави запоени връзки, ефективно осигуряващи стабилно захранване и предаване на сигнала и устойчиви на окисляване при продължителна употреба.

Подробности за продукта за многощифтов водоустойчив конектор за запояване

връзка:

Квалификация на продукта за многощифтов водоустойчив конектор за запояване

Този многощифтов водоустойчив конектор за запояване е преминал сертификат CE, RoHS, CQC. Той е с ниво на водоустойчивост IP68.

Технически предимства

I. Предимства на технологията за запечатване

Нашият многощифтов водоустойчив съединител за запояване използва многослоен дизайн на уплътнителна структура, съчетаващ О-пръстени, водоустойчив уплътнител и гъвкави крайни уплътнения за постигане на водоустойчиви рейтинги IP67 и IP68. Класът IP68 позволява потапяне в 1 метър вода за повече от 30 минути без изтичане, осигурявайки пълна устойчивост на прах и вода. Той може да издържи на дъжд на открито, влажна среда и замърсяване с индустриално масло, като ефективно защитава точките на свързване от корозия от външната среда.

II. Предимства на електрическите характеристики

Контактите са изработени от висококачествена медна сплав, прецизно обработени и повърхностно обработени, което води до ниско и стабилно контактно съпротивление и отлична проводимост. Това ефективно намалява затихването на сигнала и загубата на мощност, осигурявайки стабилна мощност и предаване на сигнала. Продуктът може да се похвали с отлична изолационна производителност, с изолационен импеданс ≥20 мегаома и издържано напрежение от DC250V/50 милисекунди, като ефективно предотвратява късо съединение, изтичане и други опасности за безопасността и се адаптира към различни сценарии на приложение на напрежение и ток.

III. Предимства на структурния дизайн

Многощифтовият водоустойчив конектор за запояване се отличава с удобен за потребителя структурен дизайн, улесняващ лесно свързване на проводници и висока ефективност на сглобяване. Позволява плавно поставяне и премахване, позволявайки бързо включване и пускане след сглобяване. Разкачването е толкова просто, колкото отвиването на основното тяло, без да са необходими сложни инструменти. Продуктът използва поляризиран дизайн с водеща структура с шпонка, за ефективно предотвратяване на неправилно поставяне и осигуряване на правилна инсталация. Здравата структура на корпуса осигурява отлична якост на удар и опън, подходяща за продължителна употреба.

IV. Материални предимства

Корпусът е изработен от високоякостна инженерна пластмаса или метал, притежаващ отлична устойчивост на корозия, устойчивост на високи и ниски температури и механична якост. Той може да издържи на широк температурен диапазон от -40 ℃ до +85 ℃ и не е склонен към стареене или деформация. Уплътненията са изработени от устойчив на стареене и химически устойчив силикон или флуорокаучук, което гарантира дълготрайна издръжливост и удължава живота на продукта. Контактните материали са подложени на строг подбор, като показват устойчивост на окисляване и износване, за да осигурят стабилност и издръжливост на връзката.

1. На каква специфична водоустойчивост отговаря многощифтовият водоустойчив конектор за запояване?

О: Стандартната водоустойчивост на нашия продукт е IP67 и можем да го персонализираме до IP68 при поискване. IP67 осигурява пълна прахоустойчива защита, без изтичане след потапяне в 1 метър вода за 30 минути. IP68 позволява дългосрочно потапяне под вода (специфичната дълбочина може да бъде персонализирана), напълно предотвратявайки проникването на вода и отговаряйки на стандартите IEC 60529.

2. Какви спецификации на щифта поддържа продуктът? Могат ли специалните щифтове да бъдат персонализирани?

О: Стандартните спецификации на щифтове включват 2-пинов, 3-пинов, 4-пинов, 8-пинов и 12-пинов, както и комбинирани щифтове за захранване и сигнал (2+3 пина, 2+4 пина). Ние поддържаме персонализирани специални спецификации на щифтове, които могат да бъдат проектирани и произведени от нашия екип за научноизследователска и развойна дейност според специфичните нужди на клиента, за да отговарят на персонализирани сценарии за приложение.

3. Могат ли дължината на кабела и диаметърът на проводника на кабелната версия с проводници да бъдат персонализирани?

О: Да, те могат да бъдат персонализирани. Дължината на кабела, диаметърът и материалът на кабелната версия могат да се регулират според нуждите на клиента. Ние ще препоръчаме подходящи кабелни спецификации въз основа на сценария на приложение на клиента, за да осигурим надеждни и приложими връзки.

4. Какъв е животът на продукта? Какъв е гаранционният срок?

О: При нормална употреба продуктът има живот на свързване от ≥500 цикъла, с общ живот над 5 години. Предоставяме 3 години гаранция за качество. По време на гаранционния период щетите, причинени от проблеми с качеството на продукта, ще бъдат ремонтирани или заменени безплатно.

5. Как да кандидатствате за безплатни мостри? Колко време отнема доставката на пробата?

О: Клиентите могат да кандидатстват за безплатни мостри, като се свържат с отдела за обслужване на клиенти. Могат да бъдат заявени до 3 мостри за всеки модел. Времето за доставка на пробата е 3-5 работни дни. Ние ще организираме производството и доставката възможно най-скоро, за да гарантираме, че клиентите могат да тестват ефективността на продукта незабавно.

6. Какъв е цикълът на доставка на поръчката? Поддържате ли OEM/ODM персонализиране?

О: Стандартният цикъл на доставка на поръчка е 2-3 седмици. По-големите поръчки могат да бъдат коригирани според производствените планове. Ние поддържаме услуги за персонализиране на OEM/ODM и можем да персонализираме ексклузивни многощифтови водоустойчиви конектори за запояване според марката на клиента, спецификациите и изискванията за дизайн.

7. Какъв е работният температурен диапазон на продукта? Може ли да издържи на екстремни среди?

О: Нормалният работен температурен диапазон на продукта е от -40 ℃ до +85 ℃. Той има отлична устойчивост на високи и ниски температури и може да се адаптира към външна студена, висока температура и индустриална среда с висока температура. Освен това има устойчивост на масло, устойчивост на химическа корозия и UV устойчивост, което позволява стабилна работа в сложни и екстремни среди.
