В области като външно оборудване, индустриална автоматизация, морско инженерство и нови енергийни превозни средства, надеждността на електрическите връзки често определя експлоатационния живот на цялата система.Водоустойчиви кръгли конекториса проектирани да решават предизвикателствата при свързване в тежки среди, включващи влага, прах и вибрации. Те са повече от просто „тапи“ – те са цялостни инженерни решения, интегриращи уплътняване, заключване и предаване на сигнал.

Защо да изберете Circular?

В инженерните приложения предимствата на кръглите съединители произтичат от естествената рационалност на тяхната геометрична структура.

• Високо използване на пространството: Кръглото напречно сечение позволява максимален брой контакти в рамките на най-малкия отпечатък, което позволява конфигурации на щифтове с висока плътност.

• Просто изпълнение на уплътнение: Кръглият профил, комбиниран с О-пръстени или уплътнения, създава равномерно радиално налягане, осигурявайки надеждно уплътняване.

• Превъзходна механична якост: Кръглите корпуси разпределят напрежението равномерно, предлагайки по-добра устойчивост на удар и вибрации от правоъгълните съединители. Резбови и байонетни заключващи механизми осигуряват по-здрава сигурност на чифтосването.

Обратно, стандартните неводоустойчиви съединители обикновено са подходящи само за сухи вътрешни среди. Без уплътнителни структури, те са предразположени към повреда поради навлизане на вода или UV деградация, когато са изложени на открито.

Разбиране на IP оценките: Първата стъпка в избора

„Водоустойчивост“ е обща концепция, която трябва да се определи количествено с помощта на рейтинги IP (защита от проникване) в инженерната практика. Съгласно стандарта IEC 60529, първата цифра след IP представлява защита от прах, а втората цифра представлява защита от вода.

Основна забележка: IP рейтингът на съединителя обикновено се отнася до способността му за защита в състояние на свързване. Ако портът на оборудването е изложен за продължителни периоди, трябва да се постави защитна капачка; в противен случай защитата е компрометирана.

Материалите и структурата определят продължителността на живота

Освен IP оценките, изборът на материал пряко влияе върху дълготрайността на съединителя в специфични среди.

• Материали на корпуса: За дългосрочна употреба на открито се препоръчват термопластични материали (като поликарбонат и PBT) – те са леки, устойчиви на корозия и предлагат UV устойчивост (сертифицирани по UL F1). Металните корпуси (алуминиева сплав, неръждаема стомана) са подходящи, когато се изисква по-висока механична якост или EMI екраниране, като неръждаемата стомана е предпочитаният избор за морска солна среда.

• Заключващи механизми:

• Заключване с резба: Най-надеждно, отлична устойчивост на вибрации, подходящо за тежката промишленост.

• Байонетно/Push-Pull заключване: Позволява бързо вмъкване и изваждане с ясна звукова обратна връзка „щракване“, спестявайки значително време за инсталиране, особено идеално за операции над главата или в ограничено пространство.

• Контакти: За да се осигури стабилност на сигнала, контактите обикновено са направени от медна сплав със златно покритие, за да устоят на окисляване и корозия.

Практически съображения при инсталиране и поддръжка

При действително инсталиране и поддръжка следните точки директно определят дали защитните характеристики на конектора са напълно реализирани:

1. Избягвайте опъването на кабела: Никога не дърпайте кабела, за да свържете или разкачите конектора. Разтягането на кабела може да повреди задната уплътнителна структура, което да доведе до повреда на IP рейтинга. Уверете се, че е осигурено подходящо облекчаване на напрежението за кабела по време на монтажа.

2. Само ръчно затягане: С изключение на отворите за специални инструменти, всички заключващи операции трябва да се извършват на ръка. Прекомерното затягане с гаечни ключове или инструменти може да повреди резбите или корпуса.

3. Редовна проверка: Периодично проверявайте дали уплътнителните пръстени са остарели или напукани и дали контактите са корозирали или замърсени. За портовете, които не се използват за продължителни периоди, ги запечатайте със защитни капачки.

Основни марки и сериали на пазара

В зависимост от различните изисквания за приложение, гама от зрели серии продукти вече са налични на пазара:

Amphenol: Неговата серия X-Lok поддържа бързо заключване с натискане и издърпване, а серията M12 S-Code отговаря на стандарта IEC 61076-2-111, предлагайки степени на защита IP67/IP68/IP69K, подходящи за индустриална автоматизация и железопътен транспорт.

Omron: Серията XS5 (M12 SmartClick) разполага с иновативна вътрешна заключваща структура, която предотвратява задръстването на отломки, поддържа бързо заключване на 1/8 оборот и се използва широко в сценарии за автоматизация на фабрики като автомобили, храни и напитки.

Bulgin: Неговата серия 400 осигурява IP68/IP69K защита, покриваща захранване, данни и RF връзки, подходящи за тежки среди като морска и хранителна обработка.

Souriau - Eaton: Серията UTS разполага с пластмасов корпус с байонетно заключване на 1/3 оборот, като някои модели поддържат рейтинг IP68 дори в несвързано състояние и поддържа смесени конфигурации на мощност и сигнал.

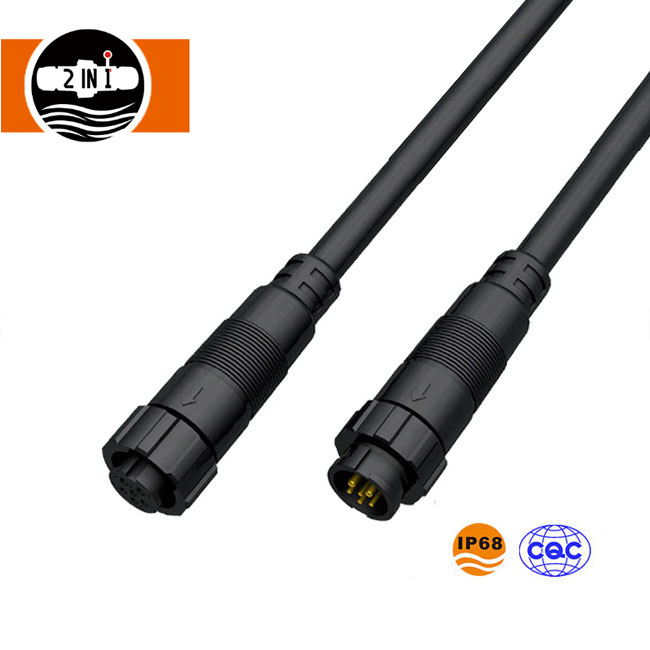

HuaYi-FaDa: Серията M26 предлага както формовани, така и разглобяеми версии, поддържащи степен на защита IP68, притежаващи свойства за забавяне на горенето, антиокисление и устойчивост на корозия, подходящи за LED осветление, сценично оборудване, интелигентна мрежа, слънчева енергия и оборудване за автоматизация, с налични персонализирани услуги, включително опции за дължина на кабела и цвят на корпуса.

Всички марки и модели на продукти на трети страни, споменати в тази статия, са собственост на съответните им собственици и се предоставят само за справка.Технология HuaYi-FaDaе независим производител и не е свързан с гореспоменатите марки, освен ако изрично не е посочено друго.
