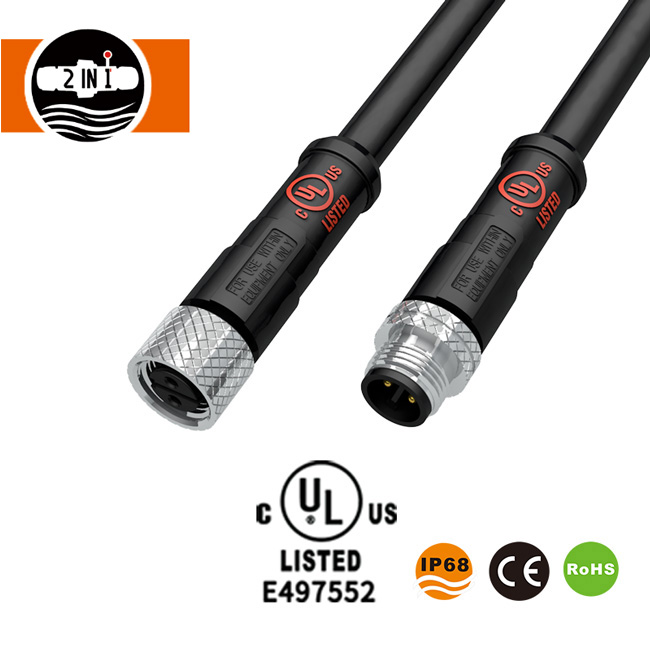

M12 UL водоустойчив съединител за кабел

HuaYi-FaDa M12 UL Водоустойчив кабелен конектор разполага със защита IP68, 2-пинови до 5-пинови конфигурации и формовани кабелни комплекти с адаптивни типове кабели и дължини. Проектирана за индустриална автоматизация, външно осветление и съвместимо електрическо оборудване, серията SQ12 поддържа 5–10A номинален ток, 300V AC работа и температури от -40°C до +105°C. Предлагат се OEM/ODM персонализиране и примерни услуги.

Изпратете запитване

Рейтинг: 5.0

(Брой рейтинги: 1)

Описание на продукта

HuaYi-FaDaM12 UL водоустойчив съединител за кабелсъчетава формован кабелен комплект, множество конфигурации на щифтове и IP68 защита за електрическо оборудване, използвано в индустриална и външна среда. Серията SQ12 поддържа персонализирани видове кабели и дължини, с позлатени контакти от медна сплав и материал на корпуса с UL94 V-0.

Предимства

Интегриран кабелен монтаж

Конекторът SQ12 е формован със своя кабел, което елиминира необходимостта от отделно окабеляване в края на конектора. Типът и дължината на кабела могат да бъдат персонализирани, за да съответстват на оформлението на оборудването и изискванията за инсталиране.

M12 UL Waterproof Cable Connector molded cable assembly

Конфигурации с множество щифтове

Предлага се в 2-пинови, 3-пинови, 4-пинови и 5-пинови версии, съединителят се адаптира към различни схеми на електрическо свързване. Кръглият дизайн интегрира контактите и кабелната връзка в компактен комплект.

Позлатен дизайн на контакта

Контактите от медна сплав със златно покритие осигуряват проводимия интерфейс. Посоченото контактно съпротивление е под 5 mΩ, а съпротивлението на изолацията надвишава 500 MΩ.

IP68 защита и устойчивост на пламък

Съединителят има рейтинг IP68 и силиконови уплътнителни компоненти. Корпусът и изолационните му части използват високопроизводителна инженерна пластмаса, със специфицирана устойчивост на пламък UL94 V-0. Работният температурен диапазон е от -40°C до +105°C.

SQ12 Технически спецификации

Параметър	Спецификация
Име на продукта	M12 UL водоустойчив съединител за кабел
Модел	SQ12
Тип връзка	Формован кабелен монтаж
Персонализиране на кабела	Вид и дължина на кабела
Опции за закрепване	2-пинов, 3-пинов, 4-пинов, 5-пинов
Цвят	черен
Съединителна гайка	Метал
Водоустойчив рейтинг	IP68
Габарит на проводника	18–22 AWG
Диаметър на кабела	4,0–8,0 мм
Номинален ток	5–10 А
Работно напрежение	300 V AC RMS
Издържа на напрежение	1500 V AC за 1 минута
Контактно съпротивление	По-малко от 5 mΩ
Изолационно съпротивление	По-голямо от 500 MΩ
Издръжливост на чифтосване	≥3000 цикъла
Работна температура	-40°C до +105°C
Устойчивост на пламък	UL94 V-0
Корпус и изолация	Висококачествена инженерна пластмаса
Контактен материал	Позлатена медна сплав
Уплътнителен материал	Силикон
Изброени сертификати	UL, CQC

Водоустойчива производителност и структура на свързване

Корпусът с рейтинг IP68 осигурява прахоустойчива защита и устойчивост на проникване на вода при определени условия на изпитване. Силиконовите уплътнителни компоненти формират част от водоустойчивата структура на съединителя, докато металната гайка осигурява механичната връзка между съвместимите свързващи компоненти.

M12 UL Waterproof Cable Connector waterproof structure

Формованата структура на кабела намалява необходимостта от отделно окабеляване в края на конектора. Неговата гама от кабели с диаметър 4,0–8,0 mm побира съвместими кабелни модули, докато четирите конфигурации на щифтове поддържат различни оформления на вериги.

Предоставените спецификации не установяват отделен рейтинг IP68 за интерфейс на несвързан конектор.

Приложения

Системи за външно осветление:Формовани кабелни връзки за осветително оборудване, работещо в открити среди.
Индустриална автоматизация:Електрически връзки за съвместими машини и контролно оборудване.
Механично оборудване:Кабелни комплекти за оборудване, изискващо компактни кръгли конектори.
Слънчево фотоволтаично оборудване:Съвместими спомагателни електрически връзки.
Комуникационно оборудване:Кабелни връзки за съвместими сигнални или захранващи вериги.

Наличните конфигурации на щифтове поддържат различни подредби на окабеляване, докато персонализираните дължини на кабела се адаптират към различни оформления на оборудването.

Производствени възможности на HuaYi-FaDa

ShenZhen 2 IN 1 Technology Co., Ltd. е създадена през 2009 г. и е специализирана в разработването, производството и продажбите на водоустойчиви конектори и кабели под марката HuaYi-FaDa.

Компанията отчита приблизително 200 служители и повече от 8000 m² фабрично пространство. Неговите производствени ресурси включват:

Обработка на мухъл:Вътрешни съоръжения за разработване на форми и машинна обработка.
Шприцоване:Вертикални и хоризонтални машини за шприцване.
Обработка на кабели:Оборудване за екструдиране на тел, автоматично рязане и оголване.
Терминална обработка:Оборудване за монтаж на електрически клеми.
Прецизна обработка:Съоръжения за фрезоване, шлайфане и искрово обработване с ЦПУ.
Разработка на продукта:Независим екип за научноизследователска и развойна дейност за персонализирани водоустойчиви конектори и кабелни комплекти.

Тези производствени ресурси обхващат производство на пластмасови компоненти, обработка на кабели, инструментална екипировка и машинна обработка на метални части.

UL сертификация и спецификации на материалите

Серията SQ12 е включена в списъка със сертификати UL и CQC. Материалът на корпуса му носи определена класификация за устойчивост на пламък UL94 V-0, а контактните щифтове използват позлатена медна сплав. Тези подробности за материалите и сертифицирането поддържат техническа оценка за приложения на електрическо оборудване.

Рейтингът IP68 на съединителя се отнася за защита от проникване на прах и вода, докато UL сертификатът се отнася до изискванията, обхванати от приложимия сертификат. Съответствието с RoHS не е посочено в предоставените подробности за сертификата за конкретния модел.

M12 UL Waterproof Cable Connector certification

Персонализиране, мостри и доставка

HuaYi-FaDa предлага OEM и ODM услуги за водоустойчиви конектори и кабелни комплекти.

Персонализиране на кабела:Вид и дължина на кабела.
Примерна наличност:Три безплатни проби на номер на част за еднократна оценка; разходите за доставка са отделни.
Време за производство:Обикновено 2–3 седмици след поставянето на поръчката, в зависимост от изискванията за наличност и поръчка.
Експресна доставка:DHL, UPS, FedEx или TNT с очаквано транзитно време от 2 до 7 дни.
Насипен транспорт:Морски превоз на по-големи пратки.

Водоустойчивият кабелен конектор HuaYi-FaDa M12 UL се предлага в конфигурации с четири щифта с адаптивни кабелни комплекти, защита IP68, позлатени контакти и определени електрически рейтинги за съвместимо индустриално и външно оборудване.
