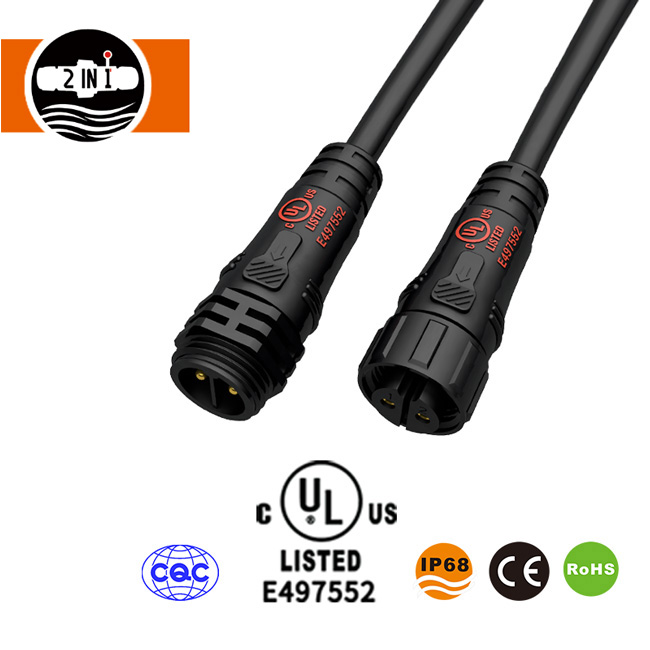

M19 UL водоустойчив кабелен съединител

По-висок електрически капацитет за M19 връзки

Спецификацията SQ19 разширява електрическия обхват извън по-малките конфигурации на конектори, с номинален ток от 7–15 A и работно напрежение от 600 V AC RMS. Това прави съединителя подходящ за оформление на оборудване, където както размерът на кабела, така и електрическият капацитет са важни фактори за избор. Сравнете го с другиUL водоустойчиви кабелни конектори.

Електрически параметри

Конекторът използва позлатени контактни щифтове от медна сплав. Контактното съпротивление е определено под 5 mΩ, докато съпротивлението на изолацията надвишава 500 MΩ. Посочената издръжливост на чифтосване е най-малко 3000 цикъла на чифтосване и разединяване.

Кабелна гама, изградена около SQ19

Кабелната интеграция е една от основните конфигурационни точки наM19 UL водоустойчив кабелен съединител. Съединителят е формован с кабел, вместо да се доставя като отделно тяло на съединителя, като типът и дължината на кабела могат да бъдат персонализирани.

Съвместимост на проводници и кабели

• Спецификация на проводника 14AWG–20AWG
• Диаметър на кабела 4,0–12,0 мм
• Опции за закрепване 2, 3 и 4
• Кабелна форма Отлят с конектор
• Тип кабел Възможност за персонализиране
• Дължина на кабела Възможност за персонализиране

Диапазонът на диаметъра на кабела 4,0–12,0 mm побира различни кабелни конструкции в рамките на посочената спецификация. Гамата 14–20AWG също дава на серията SQ19 по-широк избор на проводници за осветление и електрически модули.

Предимства

IP68 запечатана конструкция

Съединителят има степен на защита IP68 за приложения, изискващи защита срещу прах и потапяне във вода при приложимите условия на изпитване. Силиконът се използва за уплътнителен компонент, който е част от структурата за защита на околната среда.

Устойчива на корозия пластмасова съединителна гайка

Черната обвивка на конектора се доставя с черна или сива пластмасова гайка за свързване. Пластмасовият свързващ компонент е проектиран да издържа на корозия, което е от значение за външни осветителни инсталации и среди, изложени на влага и сол.

Огнеустойчив корпус

Корпусът и изолираните компоненти са произведени от висококачествена инженерна пластмаса. Определеният рейтинг на устойчивост на пламък е UL94 V-0.

Позлатени контактни щифтове

За проводимия интерфейс се използват позлатени контактни щифтове от медна сплав. Тази контактна конструкция е съчетана със специфицираното контактно съпротивление <5 mΩ и изолационно съпротивление >500 MΩ.

Къде се побира SQ19

LED осветление

Конекторът се използва с LED ленти, LED стенни шайби, LED подземни светлини, LED светлини за въжета, LED светлини за колани, светлини за завеси и мигащи светлини. Формованият кабелен формат интегрира връзката в окабеляването на осветлението. Прегледайтеводоустойчиви LED конектори.

Компоненти за автоматизация

Водоустойчивите връзки M19 могат да се използват с безконтактни превключватели, устройства за наблюдение на потока, компоненти на полева шина, сензори и задвижващи механизми. Структурата с рейтинг IP68 осигурява формат на запечатана връзка за съвместимо оборудване за автоматизация. Прегледводоустойчиви кръгли конектори.

Външно електрическо оборудване

IP68 конструкцията на конектора, устойчивата на корозия пластмасова съединителна гайка и температурен рейтинг от -40°C до +105°C го правят подходящ за съвместими външни електрически модули.

Две форми на конектори за проектиране на тела

TheM19 UL водоустойчив кабелен съединителможе да се сдвои с отделен конектор за запояване без кабел. Това създава два практични формата за връзка в една и съща серия M19:

Тази комбинация позволява на страната на кабела и страната на закрепването да използват различни терминиращи устройства, като същевременно запазват формата на свързване M19.

Производствена поддръжка за персонализирани кабелни комплекти

Опции за доставка за серията SQ19

Предлагат се три безплатни мостри за номер на част за еднократна заявка за проба, като доставката се таксува отделно. Посоченото време за изработка е две до три седмици след потвърждаване на поръчката. Експресната пратка е достъпна чрез DHL, UPS, FedEx или TNT, докато морският транспорт се използва за партидни поръчки.

Поискайте ценообразуванеза HuaYi-FaDa M19 UL водоустойчив кабелен конектор с необходимата конфигурация на щифтове, тип кабел, дължина на кабела и форма на свързване. Предлагат се OEM и ODM услуги за съвместими изисквания за конектори и кабели.
