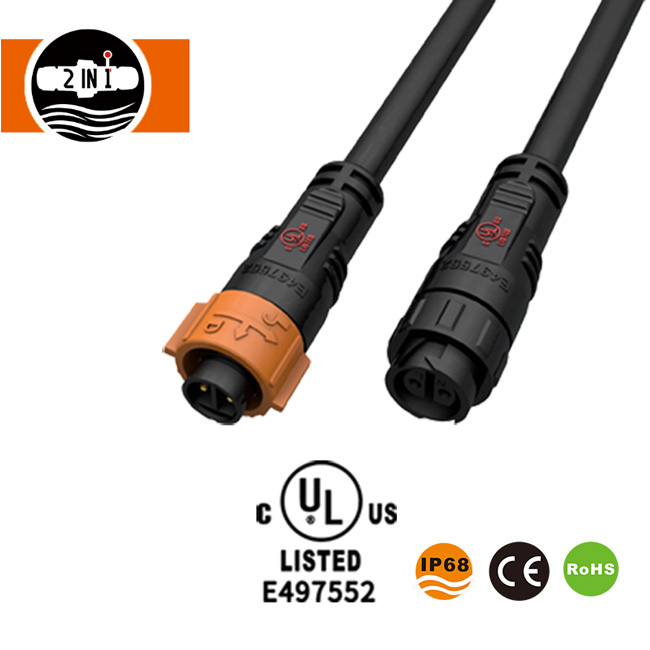

Включен в списъка на UL M16 водоустойчив конектор за кабел с автоматично заключване

Включен в списъка на HuaYi-FaDa UL M16 водоустойчив кабелен съединител за автоматично заключване включва инсталация с блокиране, IP68 защита и 2-пинови, 3-пинови или 4-пинови конфигурации за LED осветление и индустриална автоматизация. Със съвместимост с кабели 18–22 AWG и адаптивни типове и дължини на кабели, серията SA16 поддържа гъвкави дизайни на свързване. Поискайте оферта за персонализирани кабелни комплекти и OEM/ODM опции.

Изпратете запитване

Описание на продукта

В списъка на UL · Автоматично заключване M16

HuaYi-FaDa, включен в списъка на UL M16, водоустойчив конектор за кабел с автоматично заключване, съчетава механизъм за свързване с натискане и заключване със защита IP68 за LED осветление и оборудване за индустриална автоматизация. Серията формовани кабели SA16 предлага 2-пинови, 3-пинови и 4-пинови конфигурации, жълти или сини пластмасови гайки за свързване и персонализирани типове и дължини на кабели за различни изисквания за инсталиране.

Характеристики

Push-Lock връзка за удобна инсталация

SA16 използва дизайн на връзка с натискане и заключване за бързо свързване между съвместими половини на конектора. Неговият черен корпус е съчетан с жълта или синя пластмасова свързваща гайка, осигуряваща избор на външен вид за различни дизайни на оборудване. Пластмасовият свързващ компонент е проектиран да издържа на корозия, свързана с излагане на сол.

Опции за формован кабел и спойка

Стандартната версия SA16 е формована с кабел, интегриращ кабела и конектора в един комплект. Типът и дължината на кабела могат да бъдат персонализирани за различни схеми на окабеляване.

Предлага се и конектор за запояване без кабел и може да се сдвои с версията с формован кабел в съвместими конфигурации. Тези опции поддържат дизайни на осветление, които изискват различни договорености за прекратяване.

IP68 защита за осветление и автоматизация

Съединителят има клас на защита IP68 и силиконов уплътнителен компонент. Позлатените контактни щифтове от медна сплав осигуряват електрическата връзка, докато корпусът и изолираните компоненти използват високопроизводителна инженерна пластмаса.

SA16 Спецификации на продукта

Елемент	Спецификация
Име на продукта	Включен в списъка на UL M16 водоустойчив конектор за кабел с автоматично заключване
Модел	SA16 формован с кабел
Метод на свързване	Заключване с натискане
Пин конфигурации	2-пинов, 3-пинов, 4-пинов
Цвят на конектора	черен
Цвят ядки	Жълто или синьо
Степен на защита	IP68
Габарит на проводника	18–22 AWG
Диаметър на кабела	4,0–9,0 мм
Вид и дължина на кабела	Възможност за персонализиране
Номинален ток	5–10 А
Работно напрежение	300 V AC RMS
Издържа на напрежение	1500 V AC за 1 минута
Контактно съпротивление	<5 mΩ
Изолационно съпротивление	>500 MΩ
Издръжливост на чифтосване	≥3000 цикъла
Работна температура	-40°C до +105°C
Материал на корпуса	Висококачествена инженерна пластмаса
Контактен материал	Позлатена медна сплав
Уплътнителен материал	Силикон
Клас на пламък	UL94 V-0
Изброени сертификати	UL, CE, RoHS

UL Listed M16 Waterproof Auto Lock Cable Connector

Приложения

LED осветление:LED ленти, LED стенни шайби, подземни осветителни тела, осветителни тела за въжета, осветителни тела за колани, осветителни тела за завеси и мигащи осветителни тела. Прегледайтеводоустойчиви LED конектори.
Оборудване за автоматизация:Безконтактни превключватели, устройства за наблюдение на потока, компоненти на полеви шини, сензори и задвижващи механизми. Прегледводоустойчиви кръгли конектори.
Външно електрическо оборудване:Запечатани кабелни връзки за съвместимо осветление и електрически модули, изискващи защита IP68.

Конфигурации и персонализиране на конектор SA16

Серията SA16 поддържа различни схеми на окабеляване чрез своите версии с формован кабел и конектор за запояване без кабел. Дизайнът с блокиращо заключване позволява съвместими половини на конектора да се свързват без операция на свързване с резба, което го прави подходящ за осветителни модули, които изискват удобна инсталация и прокарване на кабела.

Възможно е персонализиране за типа и дължината на кабела, докато 2-пиновите, 3-пиновите и 4-пиновите версии покриват различни оформления на връзката. Черното тяло на конектора може да бъде сдвоено с жълта или синя пластмасова гайка за свързване, което позволява монтажът да пасне на различни дизайни на оборудване.

ЧЗВ

Как работи SA16 push-lock връзката?

Свързва се чрез натискане на съвместими половини една в друга без съединител с резба, което позволява по-бърз монтаж в тесни пространства.

Може ли формованият кабел SA16 да се свърже към версията за запояване без кабел?

да В съвместими конфигурации едната страна може да бъде версията с формован кабел, а другата страна - конекторът за запояване без кабел.

Как да избера между 2-пинов, 3-пинов и 4-пинов SA16?

Съпоставете броя на щифтовете с необходимите проводници: 2-щифтови за обикновени захранващи или сигнални двойки, 3-щифтови със заземяване или допълнителен сигнал, 4-щифтови за повече проводници.

Какво трябва да предоставя, когато персонализирам типа и дължината на кабела?

Посочете дължина на кабела, тип кабел, AWG или напречно сечение, брой жила и конфигурация на щифтовете. Чертежът помага да се потвърди маршрутизирането и ориентацията на конектора.

Как трябва да се поддържа SA16, за да се запази IP68 уплътнението?

Използвайте OD на кабела в рамките на 4,0–9,0 mm, уверете се, че силиконовото уплътнение е поставено правилно, захванете докрай ключалката и проверете уплътнението за повреда по време на поддръжката.

Получете оферта за вашия M16 конектор за автоматично заключване

Поискайте цена за вписан в UL M16 водоустойчив конектор за кабел с автоматично заключване с предпочитания от вас брой щифтове, спецификации на кабела и разположение на конекторите. HuaYi-FaDa също така предлага OEM/ODM поддръжка за персонализирани кабелни комплекти и заявки за примери, за да ви помогне да оцените годността на продукта за вашето приложение.

Споделете вашия брой щифтове, спецификации на кабела и разположение на конекторите, за да получите персонализирана оферта. Вижте пълнияUL водоустойчив кабелен конектордиапазон.
